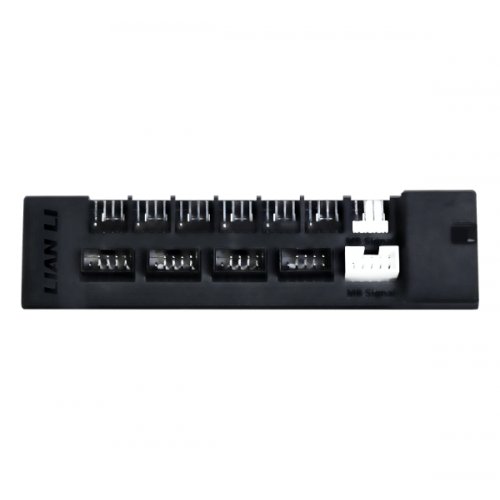

Хаб LIAN LI EDGE Hub
КОМПАКТНЫЙ МОДУЛЬ ДЛЯ PWM-ВЕНТИЛЯТОРОВ И USB-ПОДКЛЮЧЕНИЙ
EDGE Hub добавляет в систему Fan PWM Hub и USB Hub в одном модуле: 6 расширенных 4-pin коннекторов для вентиляторов, 4 USB-порта с поддержкой до 8 downstream-подключений, магнитное крепление и несколько вариантов питания и подключения к материнской плате.
ДОСТУПЕН В ДВУХ ЦВЕТАХ
Модель выпускается в чёрном и белом цветах, поэтому хаб можно без проблем вписать и в тёмную сборку, и в белую. Редкий случай, когда аксессуар не ломает стилистику корпуса.
PWM-ХАБ ДЛЯ МНОГОВЕНТИЛЯТОРНЫХ СБОРОК
EDGE Hub имеет 6 расширенных 4-pin коннекторов для вентиляторов, каждый с нагрузкой до 2 А, а также отдельный интерфейс для считывания скорости. Это нормальная база для систем, где вентиляторов уже больше, чем пальцев на одной руке.

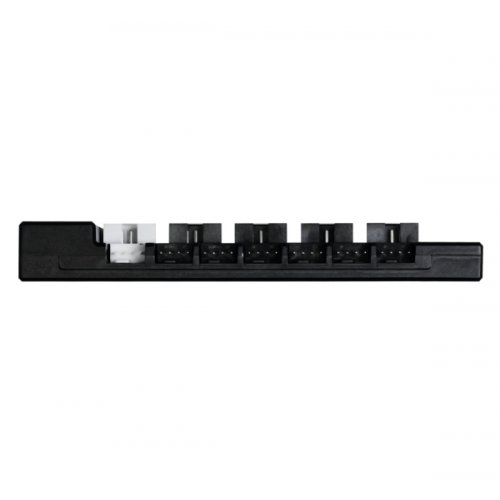

6 КОННЕКТОРОВ ДЛЯ ВЕНТИЛЯТОРОВ
Хаб рассчитан на подключение нескольких вентиляторов без танцев с переходниками. Каждый разъём поддерживает до 2 А, что даёт больше свободы при сборке производительной системы охлаждения.
6 расширенных 4-pin PWM-коннекторов. До 2 А на каждый коннектор. 1 отдельный интерфейс для обратной связи по скорости.
USB HUB ДЛЯ RGB-КОНТРОЛЛЕРОВ И УСТРОЙСТВ
EDGE Hub также работает как USB-концентратор: 4 порта поддерживают до 8 downstream-подключений, каждый USB-порт имеет ток до 500 мА, а суммарная выходная мощность составляет 2.5 А.
Удобно для RGB-контроллеров, внутренних USB-устройств и всей этой мелкой электронной братии, которая внезапно решила, что ей тоже нужно место в корпусе.
МОДУЛЬНАЯ КОНСТРУКЦИЯ И ГИБКОЕ ПИТАНИЕ
Внешний модуль USB и Fan PWM Hub можно установить непосредственно на блок питания Edge Gold или подключить отдельно внутри корпуса через PCIe 8-pin. То есть сценарий один: меньше хаоса, больше контроля.
ВЫБИРАЙТЕ УДОБНЫЙ СЦЕНАРИЙ МОНТАЖА
Конструкция позволяет либо закрепить хаб на совместимом БП, либо вынести его в удобное место в корпусе. Это полезно, когда сборка уже набита компонентами так плотно, что ещё один лишний кабель — и начинается мини-драма.

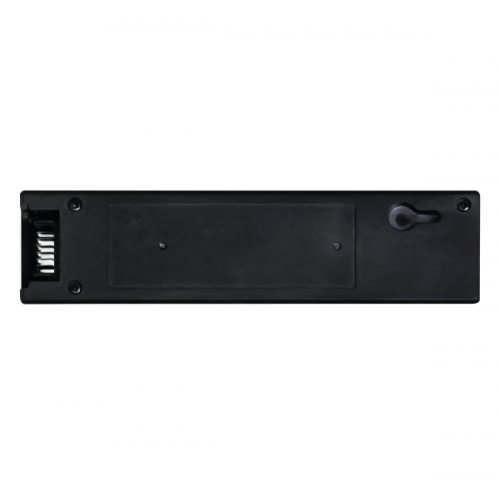

Подключение к EDGE PSU: снимите защитную крышку и подключите хаб напрямую к блоку питания Edge Gold 1000W / 1200W для питания. Магнитное крепление: интегрированные магниты упрощают размещение внутри корпуса и дают быстрый доступ при монтаже.
Независимое питание: для автономной работы хаб можно подключить через кабель PCIe 8-pin, без прямой привязки к PSU Edge. Компактный форм-фактор: небольшой корпус хаба легче вписывается в сборку и не выглядит как случайный кусок пластика между кабелями.

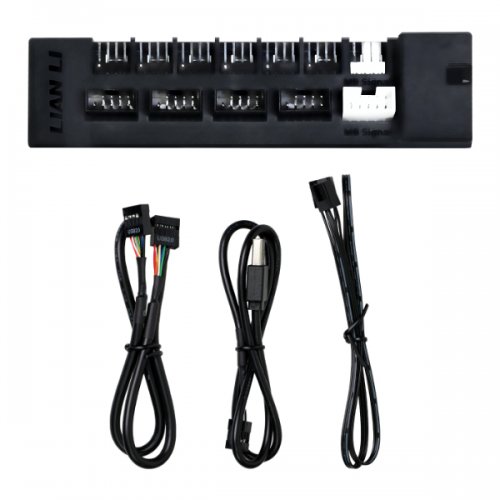

ПОДКЛЮЧЕНИЕ СИГНАЛА К МАТЕРИНСКОЙ ПЛАТЕ
Для USB-сигнала материнской платы предусмотрено два варианта подключения: через USB Type-A или через USB-USB. Это даёт больше свободы для разных конфигураций корпуса и платы.
USB TYPE-A И USB-USB
Вариант Type-A — для конфигураций, где удобнее использовать подключение через Type-A. Прямолинейно, понятно и без сюрпризов.
USB-USB — альтернативный способ подключения для других сценариев монтажа. Хорошо, когда производитель сразу даёт выбор, а не заставляет импровизировать отвёрткой и верой в лучшее.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коротко и по делу: основные параметры EDGE Hub, чтобы не пришлось вылавливать их по всей странице производителя.
ОСНОВНЫЕ ПАРАМЕТРЫ
Название модели: EDGE Hub. Номера моделей: EG-HUB01B / EG-HUB01W. Цвет: Black / White. Размеры: 132 x 35 x 17 мм.
Вход для вентиляторов: 12 Vdc, 12.5 A. USB питание: 5 Vdc, 2.5 A. Выход Fan Header: 6 x 12 Vdc, 2 A на каждый коннектор.
ПИТАНИЕ И ВЫХОДЫ
Выход USB Header: 4 x 5 Vdc, 500 мА на каждый порт, суммарно 2.5 A. Источник питания: коннектор Edge Gold PSU / PCIe 8-pin. Гарантия: 2 года.
Ключевые цифры: 6 PWM-коннекторов, 4 USB-порта, до 8 downstream-подключений, питание через PSU или PCIe 8-pin.
