Совместимость со всеми возможными источниками цифрового звука обеспечивается поддержкой форматов Dolby Digital, Dolby Pro Logic II, DTS.
Массивный 22-х килограммовый сабвуфер на базе 10 дюймового драйвера с двумя пассивными радиаторами, утроившими излучательную способность, выплескивает 240 Вт басов достаточных для озвучивания небольшого кинозала.
Edifier S760D можно подключить не только к BlueRay плееру, но и к пяти другим источникам звука одновременно, без переключения кабелей. Переключение между источниками звука осуществляется с дистанционного пульта управления.
Три цифровых оптических входа, один коаксиальный, два аналоговых стерео входа и аналоговый 5.1 вход делают систему поистине уникальной по широте применения. Эта модель обеспечит высочайшее качество звучания при использовании в качестве домашнего кинотеатра, высококачественной акустики для озвучивания игр и просто для прослушивания любимой музыки..
-
3.5mm to RCA
-
Optical / Coaxial
Долгожданный театр с цифровыми интерфейсами от конструкторского бюро Edifier, наконец предстал перед нами.
Конструкция сабвуфера с пассивными радиаторами и мощными сателлитами в закрытом корпусе в течение длительного времени была апробирована на трифонике с аналоговым трактом ( S730), 5.1 театром с аналоговым трактом (S550), цифровыми трех-полосками R2700 и R2800 и вот наконец все компоненты объединились в новой, ультра-современной модели.
Таким образом каждый компонент в отдельности уже знаком пользователям, следящим за модельным рядом ведущего производителя мультимедиа акустики, давайте рассмотрим их в составе новинки.
Сателлиты двух полосные, на базе 3.5” среднечастотного динамика, превосходно чувствующего себя в закрытом объеме 3,5 литра, благодаря чему он без искажений легко принимает входной сигнал огромного уровня – номинальная мощность его 60 Вт.
Посмотрите на огромный магнит и широкий, тугой подвес. Хоть динамики, как впрочем и все остальные компоненты тракта, Edifier производит сам, не доверяя сторонним производителям, чудес в такой мощности сравнительно маленького динамика нет – у него низкая чувствительность для того, чтобы добиться требуемой линейности характеристик его звучания.

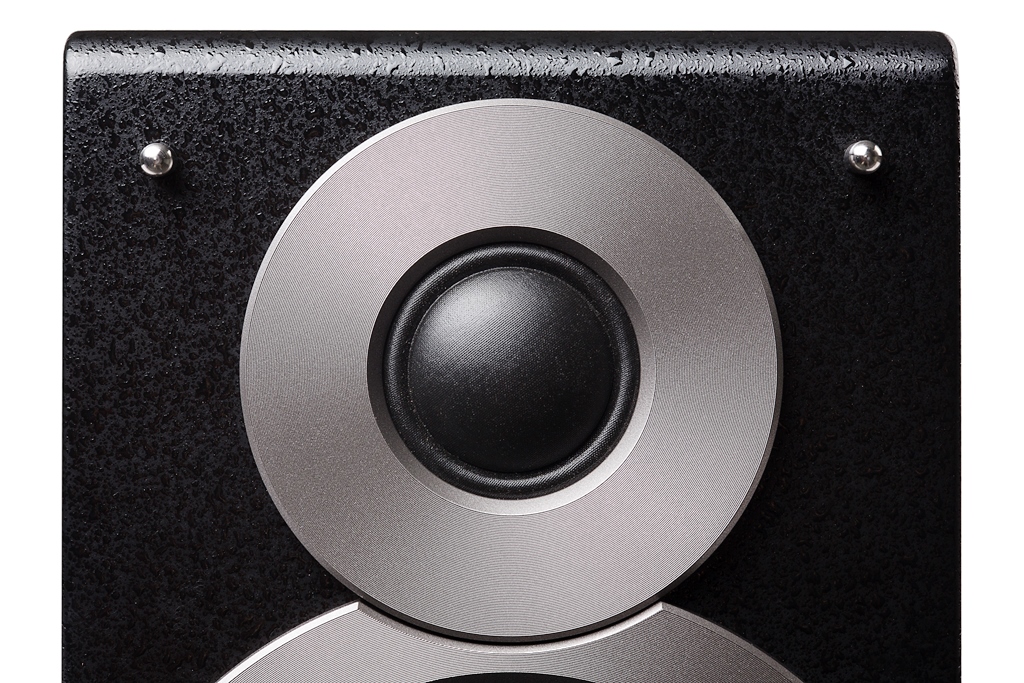

В качестве высокочастотного динамика сателлитов применен 1” купольный твитер. Материал купола – шелк и он ничем не уступает «пищалкам», применяемым в хай-фай.
Внутри сателлитов установлены кроссоверы – разделительные фильтры, которые также могут посоревноваться с компонентами «высокой верности» воспроизведения.
На фото видны 3 катушки с воздушным сердечником, три конденсатора и несколько шунтов, линеаризующих работу этой миниатюрной двух-полоски. Сателлит лежит на сабвуфере со снятым пассивным излучателем. Внутри видна масса демпфирующего материала…

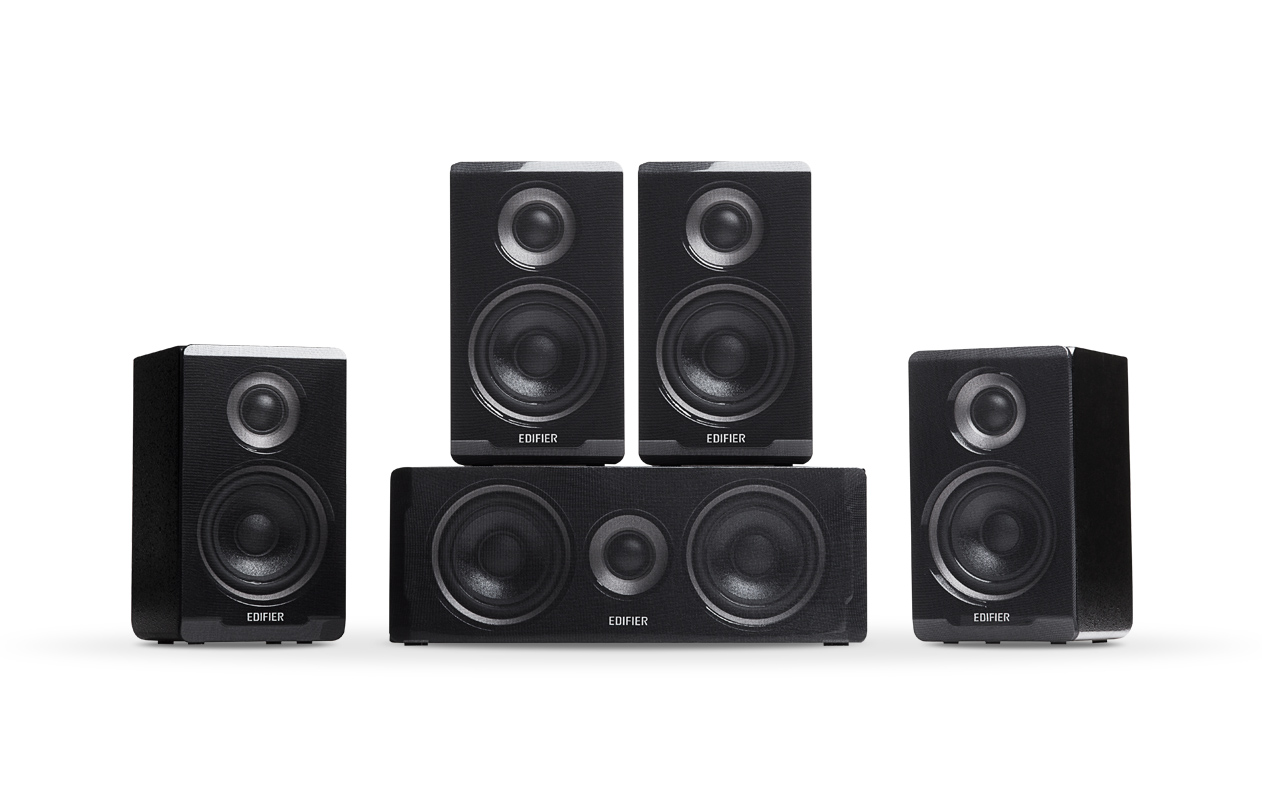

Колонка центрального канала отличается от фронтовых и тыловых сателлитов наличием двух СЧ динамиков и одного твитера между ними.
Схема д'Апполито позволила получить более плотное, насыщенное звучания для голосового канала. Звук его стал еще более естественным, натуральным и гармоничным.
Поверхность сателлитов выполнена по технологии, внешне создающей эффект невысохших капель. Дизайнеры Edifier придают стилю и качеству отделки большое значение, это заметно по большому числу международных наград за дизайн, которые они регулярно получают.
Корпуса колонок изготовлены из дерева, а точнее МДФ (древесноволокнистой плиты средней плотности; англ. MDF - Medium Density Fiberboard). Надо сказать, что качество этого материала может быть заметно разным. Во избежание увеличения стоимости, многие производители применяют дешевый материал. Акустические свойства при этом заметно ухудшаются, а сами МДФ плиты содержат вредные примеси, которые могут привести к отравлению человеческого организма, особенно под действием вибраций. Некоторые компании даже используют плиты ДСП из прессованных отходов, содержание вредных веществ в которых еще больше, а акустические свойства еще хуже. Они могут впитывать влагу из окружающего воздуха и терять форму, деформироваться. Edifier использует МДФ плиты только высшего качества класса Е0, абсолютно не содержащих формальдегидов и иных токсичных веществ.
Особо важно использование качественного и достаточного по толщине МДФ при производстве корпуса сабвуфера.
В качестве основного излучателя установлен 10” длинноходный сабовый динамик с мощным магнитом и двумя независимыми обмотками.
На фото виден мощный магнит и две пары соединительных проводов, которые подключаются к паре мостовых усилителей, выполненных на PWM усилителях класса D - TAS5162, производства Texas Instruments.
А вот так выглядит пассивный радиатор -ПР, или как их еще называют - пассивный излучатель – ПИ.
Они по конструкции напоминают обычный сабвуферный динамик, только со снятой магнитной системой. В нашем сабе таких пассивных излучателей установлено два – на боковых стенках саба. Это сделано для увеличения площади излучающей поверхности басовой колонки.
А вот так выглядит декоративная решетка сабвуфера. И надежно и красиво и богато…
Видно, что дизайнеры серьезно отнеслись к декору этой модели.
Вся электроника модели Edifier S760D собрана на паре печатных плат высокой степени интеграции. Это и входной коммутатор и селектор и управление и усиление и декодирование и даже блок питания – он выполнен по импульсной технологии и практически не отличим от остальных электронных компонент. А тем не менее он, в отличие от аналогового прототипа – тороидального понижающего трансформатора 300 Вт, примененного в старой версии театра, может легко «без нагрева» обеспечить мощность 600 Вт…
…плата, корпус, динамики и блоки питания для этой модели были разработаны в лабораториях Edifier специально для этой модели, в отличие от безымянных производителей, собирающие колонки и любой другой продукт из компонент сторонних производителей, отобранных по принципу минимальной цены. Edifier имеет полный цикл производства и сама изготавливает все компоненты для своих систем.
Это позволяет на 100% реализовать возможности этих компонент, оптимально расположить компоненты на плате, обустроить благоприятную компоновку внутри колонки, оптимизировать тепловой режим, объем акустической камеры, минимизировать помехи и наводки. Ну и, конечно, проводить детальный контроль качества на всех этапах производства.
Модель Edifier S760D имеет самый полный из возможных набор входных интерфейсов. Это две пары стерео входов CD, AUX, далее 5.1 аналоговый вход, 3 оптических входа и один коаксиальный. «По цифре» модель имеет встроенные декодеры Dolby Digital, Dolby Pro Logic II, and DTS Digital Surround.
Традиционно для топовых моделей, конструктора Edifier оснастили этот театр многофункциональным проводным пультом управления с экраном, отображающим режимы работы устройства,
а так же беспроводным, многофункциональным пультом управления. Таким образом модель имеет все мыслимые интерфейсы для управления.
Для привязки качества звучания комплекта к его техническим характеристикам мы предлагаем вашему вниманию рассмотреть амплитудно-частотные характеристики (АЧХ), снятые в реальных условиях – на рабочем месте с расставленными и подключенными колонками. При этом график может отличаться от заявленного производителем и измеренном в безэховой камере, однако пользователю вероятно интересно поведение АС в 1/8 пространства.
Благодаря акустическому оформлению сабвуфера пассивный радиатор, бас S760D отличается легкостью, быстротой, имеет панчевый характер, уступая портированным сабам по глубине и сочности. Однако судя по графику при неравномерности +-6 дБ, частотный диапазон саба начинается примерно от 32 Гц, что совсем неплохо, а учитывая отсутствие гудения, то и вовсе замечательно. Сабвуфер стыкуется с сателлитами на частотах около 140 Гц, СЧ и ВЧ динамики – на частотах около 5 кГц и достигают 20 кГц и более.
При правильной настройке и расстановке звучания театра можно назвать детальным, нейтральным, панчевым, резким, но не агрессивным, плотным, осязаемым. По музыкальности ему нет равных, а в кино и в играх, благодаря своей мощности он тоже не уступит первенство.
