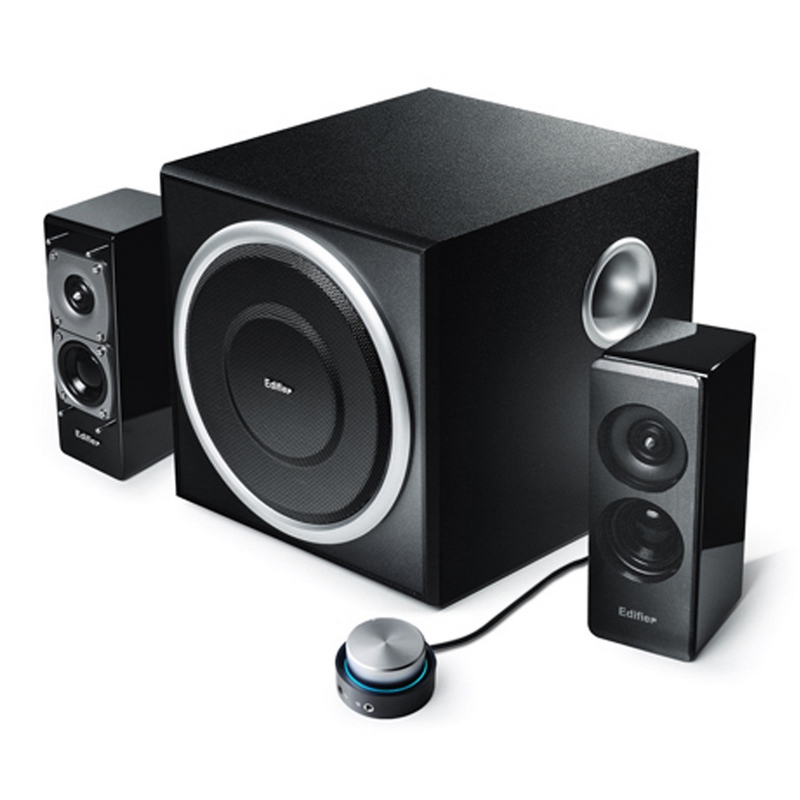

Модель S330D – один из самых изящных, красивых и отменно звучащих трифоников от Edifier.

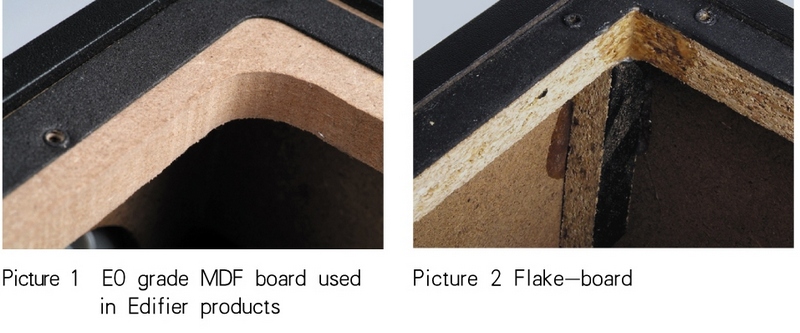

Корпус сабвуфера имеет прямоугольную форму с длинноходным динамиком 6,5" на фронтальной панели и портом ФИ, направленным в сторону. Корпус изготовлен из высококачественного МДФ, (древесноволокнистой плиты средней плотности; англ. MDF - Medium Density Fiberboard). Надо сказать, что качество этого материала может быть заметно разным. Во избежание увеличения стоимости, многие производители применяют дешевый материал. Акустические свойства при этом заметно ухудшаются, а сами МДФ плиты содержат вредные примеси, которые могут привести к отравлению человеческого организма, особенно под действием вибраций. Некоторые компании даже используют плиты ДСП из прессованных отходов, содержание вредных веществ в которых еще больше, а акустические свойства еще хуже. Они могут впитывать влагу из окружающего воздуха и терять форму, деформироваться. Edifier использует МДФ плиты только высшего качества класса Е0, абсолютно не содержащих формальдегидов и иных токсичных веществ.

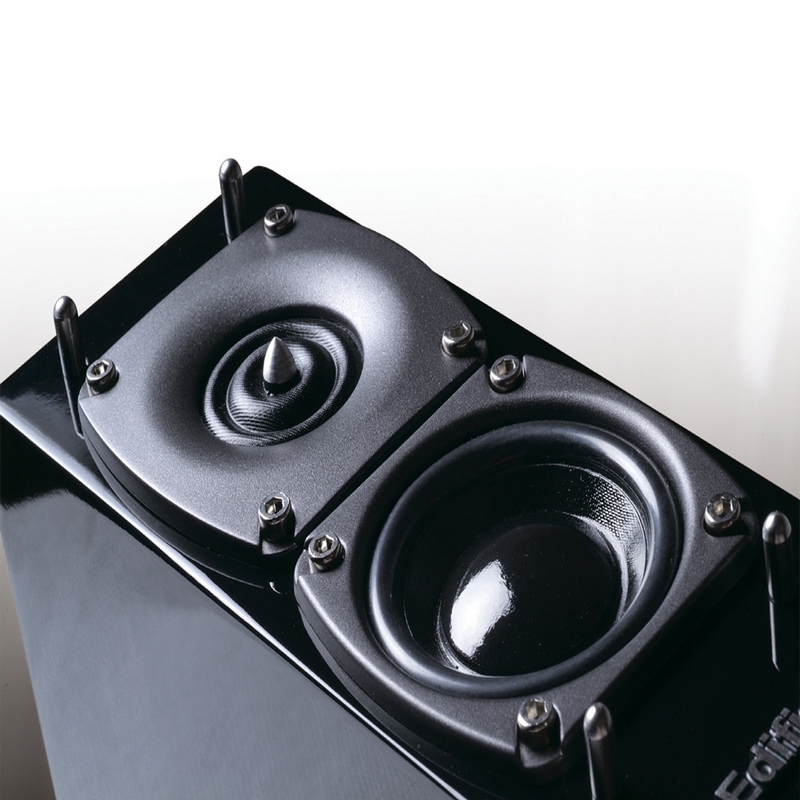

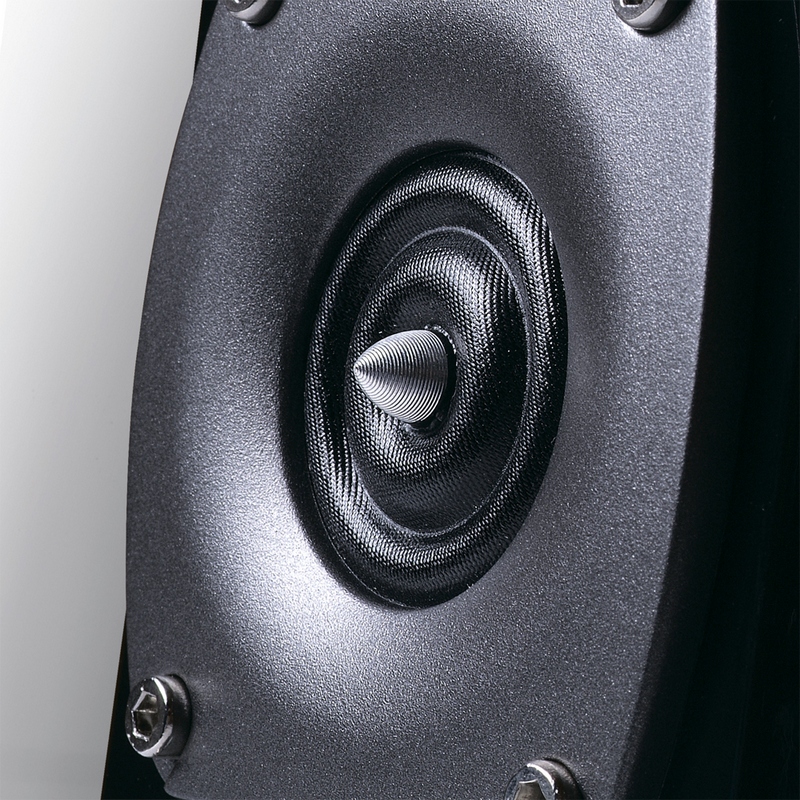

Все динамики этого комплекта разработаны специально для этой модели. Твитер – высокочастотный динамик с волнистой диафрагмой.

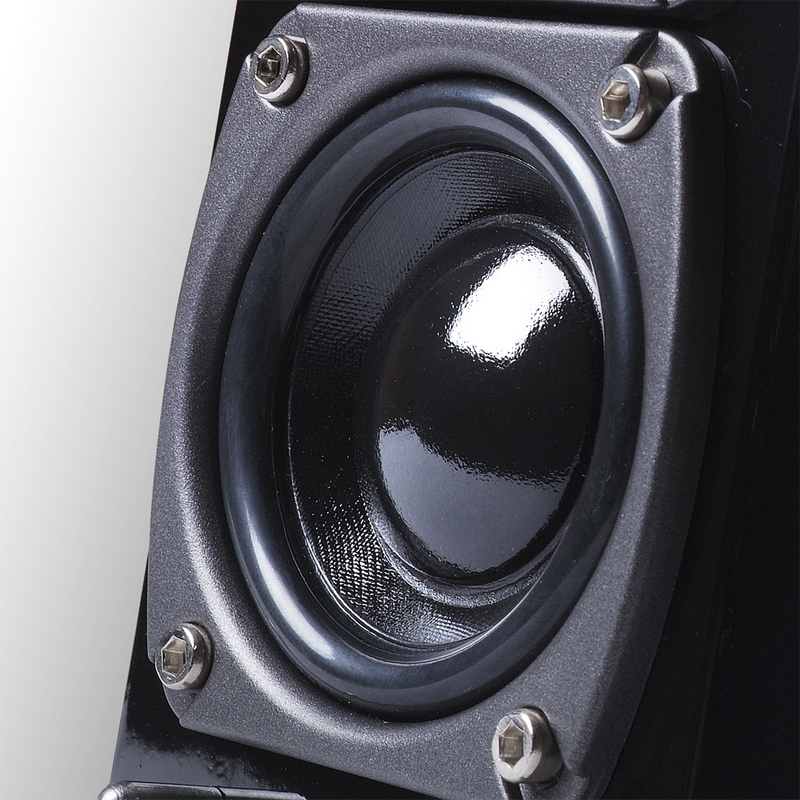

Среднечастотный динамик 56 мм с маленьким и жестким диффузором обеспечивает практически безынерционный звук.
Блестящее покрытие «рояльный лак» наводит окончательный лоск и формирует вид этих небольших сателлитов, которые можно удобно разместить на столе.
…плата, корпус, динамики и блоки питания для этой модели были разработаны в лабораториях Edifier специально для этой модели, в отличие от безымянных производителей, собирающие колонки и любой другой продукт из компонент сторонних производителей, отобранных по принципу минимальной цены. Edifier имеет полный цикл производства и сама изготавливает все компоненты для своих систем. Это позволяет на 100% реализовать возможности этих компонент, оптимально расположить компоненты на плате, обустроить благоприятную компоновку внутри колонки, оптимизировать тепловой режим, объем акустической камеры, минимизировать помехи и наводки. Ну и, конечно, проводить детальный контроль качества на всех этапах производства.

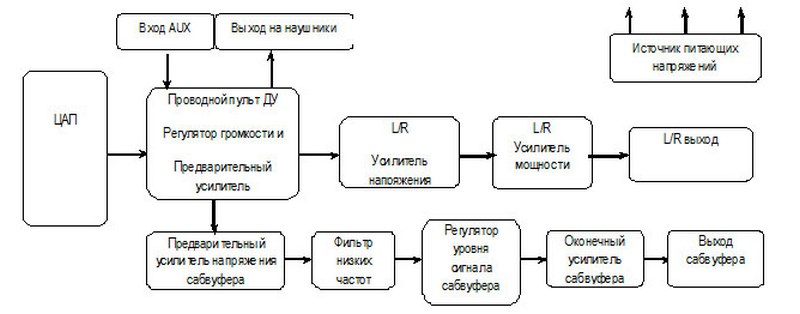

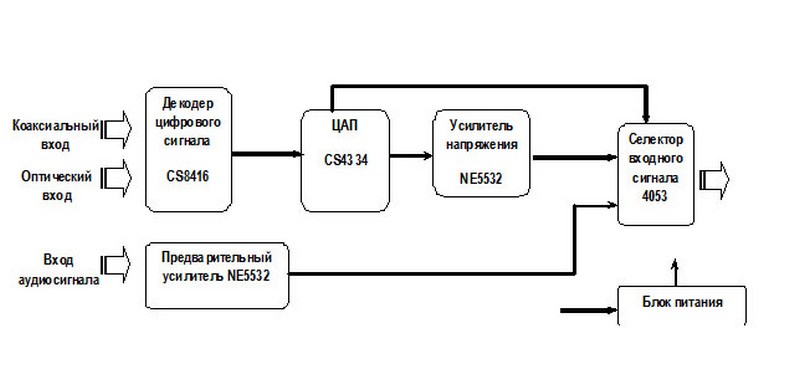

Структурная схема трифоника выглядит как показано на рисунке.
При этом каждый элемент тракта выполнен максимально корректно, что обеспечивает отменную совместимость всех блоков электронной схемы и в итоге оптимальную настройку трифоника. Применение того, или иного компонента тщательно выверено. В этом нетрудно убедиться, посмотрев на блок схему на рисунке:
Например схема выхода на наушники, в отличие от бюджетных мультимедийных колонок здесь выполнена на отдельном усилителе ST5532, что гарантирует полноценную работу этой части схемы.
В качестве дополнительной фильтрации аналогового сигнала после цифрового преобразователя, перед оконечным усилителем стоят дроссели, препятствующие проникновению нежелательных гармоник на выход усилителя.
Оконечный усилитель выполнен на малошумящем четырехканальном интегральном усилителе TDA7379 от STMicroelectronics. Усилитель для динамика сабвуфера выполнен по мостовой схеме.
Кроссовер – разделительный фильтр для сателлита выполнен по всем законам электроакустики, бескомпромиссно и надежно –только так можно обеспечить действительно полное разделение частотных полос для динамиков.

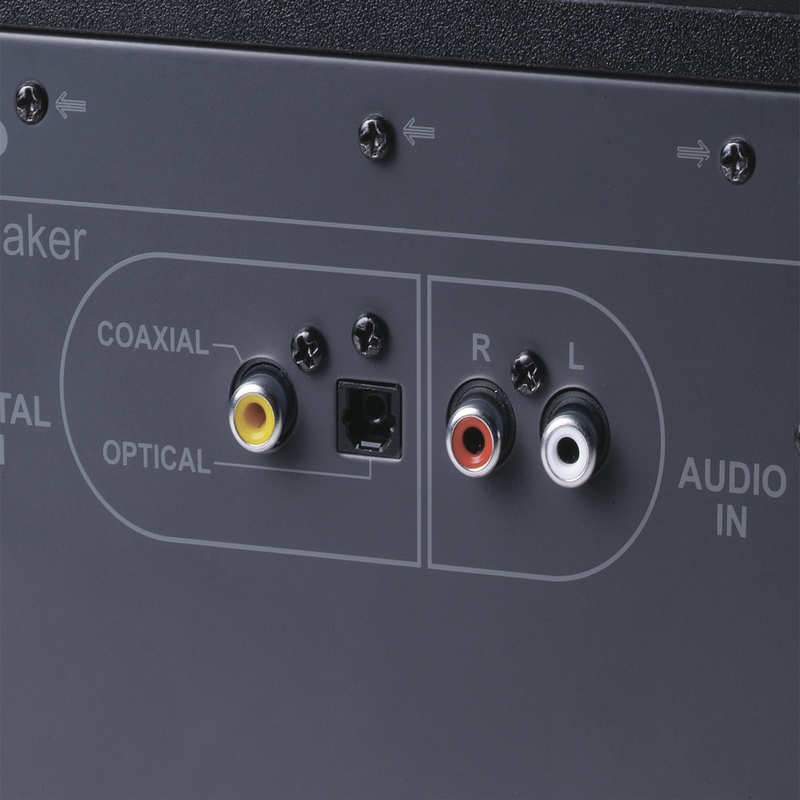

Клеммы подключения входных сигналов расположены на задней панели сабвуфера.

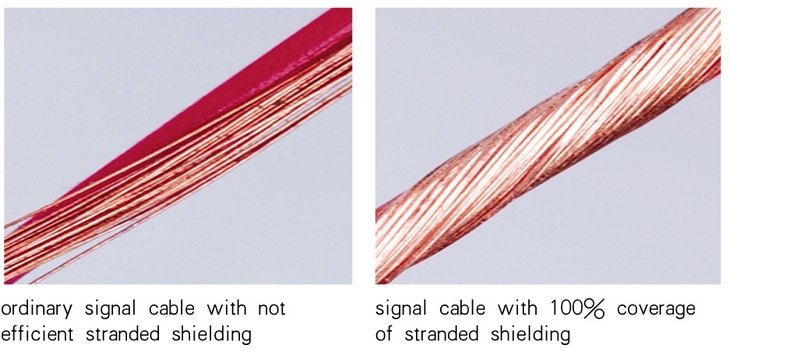

Часто причиной дополнительных помех и наводок становится некачественный аудиокабель с тонкими жилами. Все системы Edifier комплектуются фирменным аудиокабелем со сплошным экраном, улучшающим качество работы.

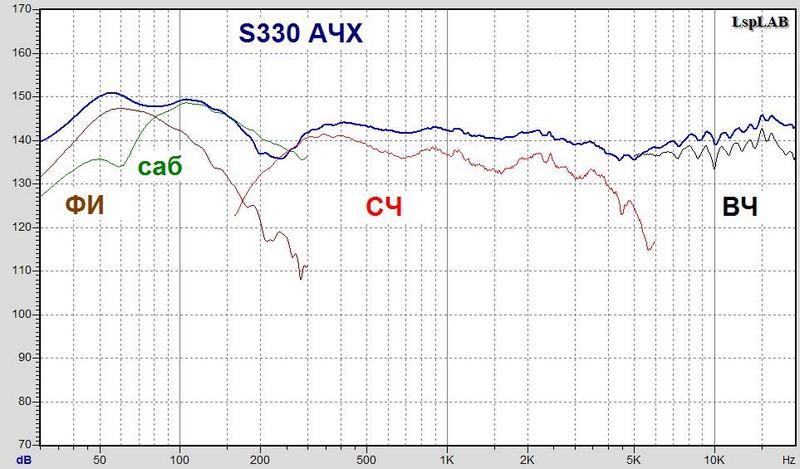

Для привязки качества звучания комплекта к его техническим характеристикам мы предлагаем вашему вниманию рассмотреть амплитудно-частотные характеристики (АЧХ), снятые в реальных условиях – на рабочем месте с расставленными и подключенными колонками. При этом график может отличаться от заявленного производителем и измеренном в безэховой камере, однако пользователю вероятно интересно поведение АС в 1/8 пространства.
Небольшой сабвуфер в оформлении фазоинвертор формирует довольно равномерное звуковое поле на низких частотах. Благодаря удачно выбранной частоте настройки порта ФИ – около 50 Гц и довольно высоко играющему динамику 6,5", заключенному в совсем небольшой корпус, вместе они перекрывают диапазон от 35Гц до 200 Гц. Характер баса при этом плотный, упругий, энергичный. Как другая сторона небольшого корпуса и сравнительно высокой настройки - сабвуфер не гудит и его звучание нельзя называть медленным, затянутым. Невероятно красивые, покрытые рояльным лаком двухполосные сателлиты, выполненные на оригинальных динамиках, разработанных специально для этой модели имеют рабочий диапазон частот от 200 Гц до 20кГц. Твитер – высокочастотный динамик с волнистой диафрагмой поддерживает звучание с разделом на 5кГц и выше. В целом АЧХ трифоника имеет оригинальную форму, отчего звучание приобретает узнаваемый характер. Относительно музыкального материала нам показалось комплект универсален, все стили музыки на нем звучат ровно, гармонично и сбалансировано. Учитывая классические формы и изумительную отделку колонок они наверняка найдут почитателей.
